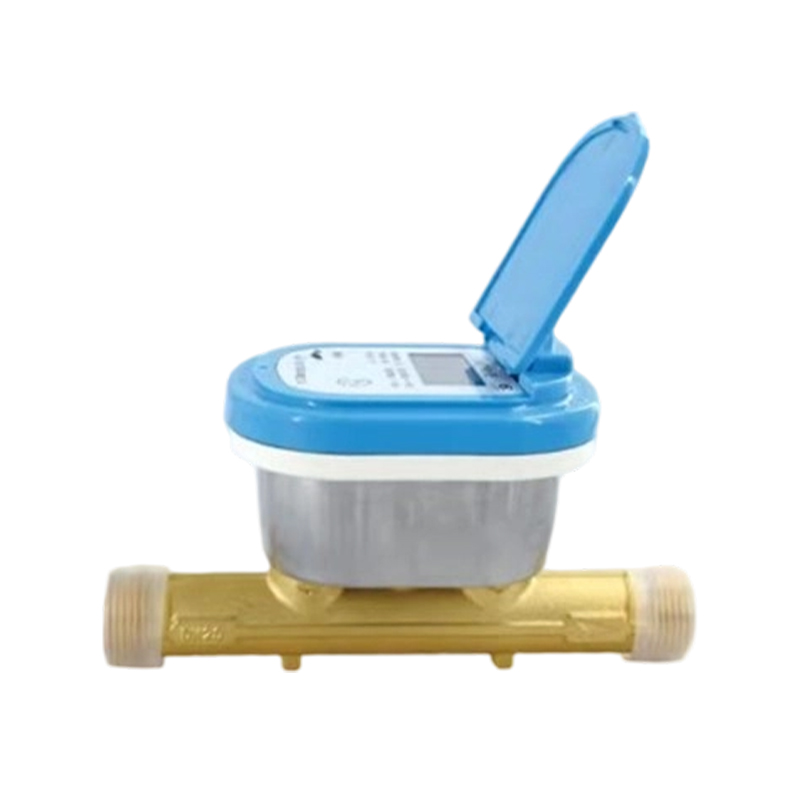

NB-IOT超声波阀控水表 NB-IOT超声波阀控水表是中研智慧(天津)科技有限公司自主研发的一款工业级射频无线产品。模块采用NB-loT模组调制解调设计,完美解决了小数据量在复杂环境中的去中心化超远距通信问题。相较传统调制技术,HY-WL在抑制同顿干扰的性能方面也具有明显优势,解决了传统设计方案无法同时兼顾距离、抗扰、功耗过高以及需要中心网关的弊端。芯片集成了 +23dBm的可调功率放大器,无线远传可获得-129dBm的接收灵敏度,针对应用于远距离传输且对可靠性要求极高的场合,该方案是不二之选。
技术参数
(1)NB-oT模组调制解调器:
无需中心网关,有NB-oT基站即可使用一工作顿段为850M(Band5),属于NB-loT专用频段,;无需申请频点:峰值输出功率+23dBm:接收灵敏度商达-129dBm:
(2)功耗
工作电压3.1V-4.2V典型值3.6V
一支持多种低功耗操作模式
休眠功耗<10uA
峰值工作电流260mA
(3)基本功能
A、高性能的32bits微控制器;
B、一支持低功耗串口(LEUART)通信,TTL电平3V,波特率最高可达9600bps:
C、半透传/全透传的通讯方式,通过低功耗串口直接与服务器通讯
D、支持AES128加密
E、兼容NanoSlMeSIM;
F、可通过低功耗串口读取参数、设置参数、上报数据、下发指令。
功能特点
1)防潮保护
基表与塑料壳底座和塑料壳底座与塑料上壳体之间均采用了全密封设计,可达到IP65。
2)低功耗
各元器件均采用了超低功耗的产品,保证电池的使用寿命。
3)数据采集
可自动采集机电传感器上的脉冲信号,采用双霍尔/双干簧管的采样方式
4)数据上传方式
①、定时上传方式——
当无线远传水表内部时钟运行达到系统设置要求数据上传的时间点时,表具主动上传表具相关实时数据,并获取相关命令。
②、人工上传方式——
在任何时间点,用户可通过按无线远传水表具中的功能按钮,使表具上传实时数据,并获取相关命令。
5)在线配置数据上传时间
客户根据需求可通过后台系统在线配置数据上传的时间,上传时间有两种方式,**种方式XX天YY时ZZ分,以XX天为周期在YY时ZZ分时上传数据。第二种方式以月为周期在每个月XX日YY时ZZ分时上传数据。
6)远程关阀
可通过后台服务系统远程关闭阀门,当阀门关闭后,用户不能通过功能按钮来开启阀门,此功能可以解决用户欠费和配合后台预付费功能。
7)远程开阀
可通过后台服务系统远程使能开阀,表具接收到使能开阀命令后不会自动开阀,必须通过人工触发功能按钮来开阀。
8)阀门防护
当遇到阀门故障时,阀门未能正常关闭,表具仍然能够保持数据采样
9)上电发送数据
当系统检测到碱性电池由无到有且达到了上电要求时自动上传一次数据,并对电池抖动或恶意频繁上下电做了充分防护。
10)电池监控
当电池电压低于设定的“欠压电压值”液晶面板会显示“电量不足”的字符,并自动的发送一次数据给后台服务系统。
如果电池电压低于设定的“关阀电压值”时应提示后关闭阀门。更换电池后恢复正常,按下功能按钮阀门开启。
11)剩余金额与单价返回
当表具数据上传时,后台系统自动计算用户的剩余金额并与当时的单价一起返回给表具,用户可通过液晶面板查看相关信息。
12)液晶常显
表具液晶处于常显示方式,平时显示的是用户的剩余金额或水量,通过功能按钮用户可依此查看剩余金额或水量、自来水单价、表内时钟年月日、表内时钟时分秒、通信表号后8位。
当剩余金额或水量为零时,系统会以短信形式告知用户并在自来水公司的系统中做出提示,同时可根据自来水公司系统设置及时关闭阀门或给予一次性透支量(表具可做到提示性关阀),为用户使用带来方便。
13)上传数据错时功能
避免大批表具同时访问时造成数据通道堵塞,在并发数据量大时,可以进行设置不同进行错峰机制进行处理。
14)定时上传数据时容错机制
定时上传时如果数据一次上传不成功,表具会等待一定时间后再次尝试发送。
15)内部时钟网络校时
表具内部采用精度为±5ppm的硬时钟,保证了全年的时钟累积误差不超过10分钟,另外每次登陆系统时,表具都会进行网络校时,不会出现太大偏差。
16)数据保护
数据可以长期保存,不受外界干扰、低电压、掉电、更换电池等影响。
17)数据安全
采用64位动态的加密方式(DES),保证了数据的安全可靠,不受外界干扰,具有(证书号第11610602号)可以在水表计量采集脉冲信号过程中防止霍尔和干簧管抖动 ,实现干扰防护,防抖动的作用。
